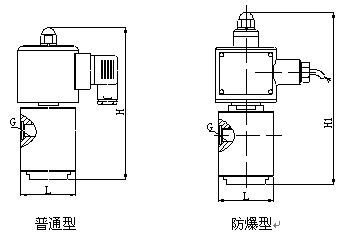

高压电磁阀原理 & 进口油用高压电磁阀结构图：

高压电磁阀原理 & 进口油用高压电磁阀功能选项

代号    功能名称         功能说明

K          常开              通电阀关，断电阀开

X1     无源信号反馈    机械触点，适用于气体介质

X2     感应信号反馈    有源感应信号，DC6－24V

V       特制垂直安装    空间局限时采纳，限先导式

J        配节能模块      降低线圈温升和功耗，延长线圈寿命

S         带手动操作     可手动打开或关闭本阀

高压电磁阀原理 & 进口油用高压电磁阀工作原理
1.常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，利用压差把主阀阀杯推起，主阀打开，介质流通。
2、为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。
3、常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。
